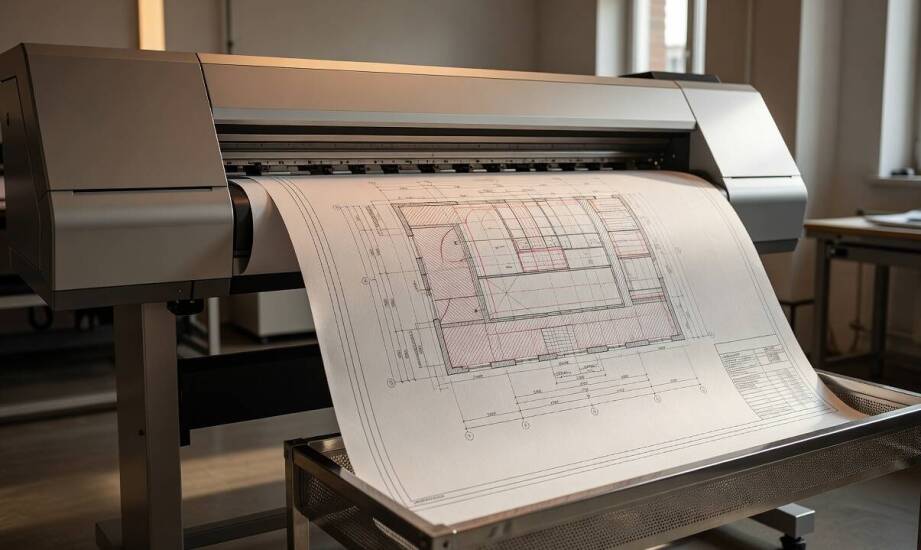

Jak przygotować pliki CAD do wydruku planów A0+ i dobrać nośnik

Plany techniczne w formatach wielkogabarytowych, takich jak A0 czy A1, stanowią podstawowy dokument roboczy na każdej budowie oraz podczas konsultacji z inwestorami. Niestety po eksporcie z oprogramowania architektonicznego pliki nierzadko tracą pierwotną czytelność. Dochodzi do pogrubienia kluczowych linii, zniknięcia specjalistycznych opisów czy utraty zdefiniowanej wcześniej skali. Problemy te wynikają najczęściej z pośpiechu oraz nieodpowiednich ustawień parametrów przed wygenerowaniem ostatecznego dokumentu. Prawidłowa weryfikacja struktury warstw i właściwości zapisu zapobiega kosztownym błędom podczas późniejszego przenoszenia rysunku na papier.

Ustawienia pliku i zarządzanie warstwami przed eksportem

Przygotowanie materiału do wyplotowania zaczyna się jeszcze wewnątrz środowiska projektowego. Najbezpieczniejszym formatem przekazywania danych do drukarni pozostaje zamknięty plik PDF. Zamknięty dokument chroni inżyniera przed przypadkowym przesunięciem punktów lub niezamierzoną zmianą geometrii przez operatora maszyny poligraficznej. Generowanie go bezpośrednio z obszaru modelu często skutkuje zniekształceniem proporcji, dlatego eksport należy przeprowadzać z poziomu układu, czyli tak zwanej zakładki Layout. To pozwala na precyzyjne dopasowanie arkusza do wybranego formatu papieru. W tym miejscu definiuje się docelową skalę rysunku, która musi bezwzględnie odpowiadać przeznaczeniu dokumentacji. Typowe proporcje dla rzutów budowlanych wynoszą 1:50 lub 1:100. Należy jednocześnie dopilnować, aby jednostki używane w oprogramowaniu były zgodne z systemem metrycznym, co zazwyczaj oznacza pracę w milimetrach. Plotery wielkoformatowe wymagają również uwzględnienia fizycznych ograniczeń rolek. Marginesy technologiczne dla formatów A1 i większych wynoszą zazwyczaj 5–6 milimetrów z każdej strony. Zostawienie takiego bufora gwarantuje, że skrajne wymiary i ramki opisowe nie zostaną ucięte.

Równie ważnym aspektem technicznym jest uporządkowanie wewnętrznej struktury rysunku. Warstwy w pliku CAD kategoryzują poszczególne elementy instalacji, ścian i wymiarowania, co ułatwia późniejszą interpretację dokumentacji. Ich poprawne przypisanie do określonych grubości linii oraz stylów wydruku, znanych pod formatem CTB, decyduje o czytelności drobnych detali. W praktyce oznacza to, że główne ściany nośne zachowają gruby obrys, a delikatne osie konstrukcyjne nie przytłoczą całego szkicu. Zignorowanie konfiguracji pisaków prowadzi do sytuacji, w której wszystkie linie zlewają się w jedną czarną plamę. Oprócz geometrii ogromną rolę odgrywa tekst. Osadzenie fontów w dokumencie PDF zapobiega zastępowaniu specjalistycznych napisów i symboli architektonicznych przypadkowymi znakami. Dzięki temu tabele i oznaczenia materiałowe pozostają w pełni zrozumiałe dla wykonawców.

Wybór nośnika oraz wykończenie techniczne planów

Ostatni etap przygotowań dotyczy doboru odpowiedniego podłoża, które przetrwa warunki docelowego użytkowania rysunku. Wymagania wobec dokumentacji biurowej znacznie różnią się od tych, jakie stawia przed materiałami plac budowy. Do bieżącej pracy koncepcyjnej i wewnętrznych konsultacji w zupełności wystarczy standardowy papier niepowlekany o gramaturze 80 g/m². Taki materiał zapewnia zadowalającą ostrość cienkich linii przy jednoczesnym zachowaniu niskich kosztów produkcji. Sytuacja zmienia się w przypadku rzutów wykonawczych, które trafiają bezpośrednio do ekip remontowych. W trudnych warunkach sprawdza się nośnik trwalszy, najczęściej lekko powlekany. Specjalna powłoka przyjmuje atrament w taki sposób, że nie rozlewa się on po włóknach celulozy, co pozwala odwzorować najdrobniejsze detale. Gwarantuje to znacznie lepszy kontrast wydruku i wyższą odporność na przypadkowe zabrudzenia.

Samo naniesienie tuszu na papier nie kończy procesu obróbki dokumentacji inżynieryjnej. Wielkogabarytowe arkusze są trudne w transporcie, dlatego poddaje się je specjalistycznym zabiegom introligatorskim. Maszynowe składanie planów do formatu A4 ułatwia bezpieczne przenoszenie wielkich rzutów w teczkach i ujednolica wygląd całej teczki projektowej. W zależności od potrzeb klienta zlecającego druk wielkoformatowy w Garwolinie, Mińsku Mazowieckim czy innych miejscowościach regionu, dokumentację uzupełnia się o odpowiednią oprawę. Popularnym rozwiązaniem pozostaje bindowanie ułatwiające przeglądanie poszczególnych widoków niczym książki. Z kolei laminowanie wybranych stron roboczych maksymalizuje ich odporność na wilgoć i pył. Zalaminowany arkusz można wielokrotnie rozwijać w deszczu bez ryzyka rozmazania kluczowych wymiarów.

Świadome przygotowanie rysunków technicznych i właściwy dobór podłoża to kluczowe czynniki decydujące o użyteczności dokumentacji inżynieryjnej. Skonfigurowanie prawidłowej skali, przypisanie stylów grubości linii oraz wyeksportowanie warstw do zabezpieczonego pliku eliminuje większość błędów powstających na linii pracownia-ploter. Dopasowanie gramatury papieru do stopnia eksploatacji arkusza wydłuża żywotność ważnych rzutów. Z kolei profesjonalne złożenie do mniejszego formatu ułatwia codzienną logistykę i archiwizację opasłych tomów projektowych.
