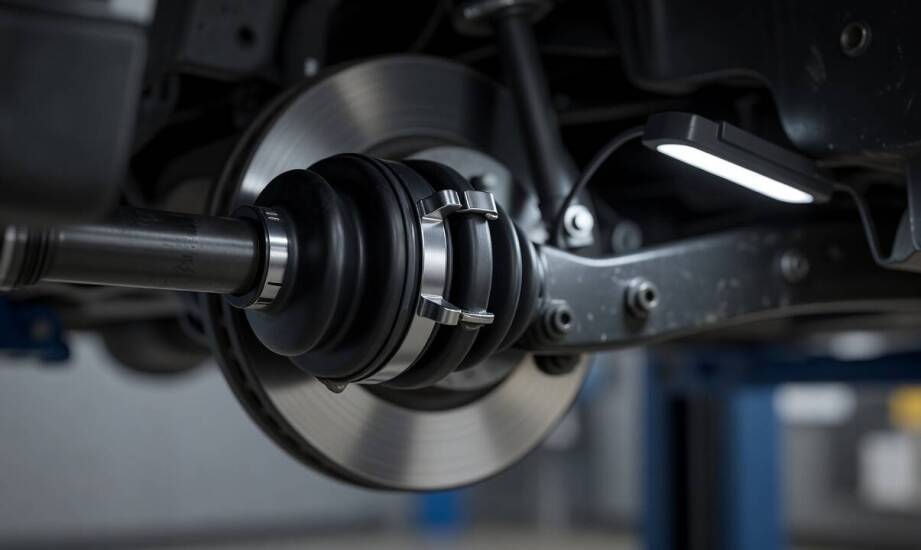

Dlaczego zła średnica opaski powoduje nieszczelność osłony przegubu mimo poprawnego montażu

W układach napędowych maszyn i pojazdów nierzadko zdarza się sytuacja, w której osłona przegubu zaczyna przepuszczać smar, mimo pozornie prawidłowego zaciśnięcia stalowej obejmy. Mechanik lub pracownik utrzymania ruchu weryfikuje napięcie zamka oraz pozycję taśmy, a jednak po krótkim przebiegu pojawia się wyciek. Zjawisko to najczęściej nie wynika z błędnego montażu, lecz z niewłaściwego doboru średnicy elementu mocującego względem rzeczywistych parametrów przegubu. Niedopasowanie siły docisku do charakterystyki materiału osłony prowadzi do szybkiej utraty szczelności, nawet przy zastosowaniu najwyższej jakości komponentów. Zrozumienie mechaniki współpracy tych dwóch elementów pozwala wyeliminować problem przedwczesnych awarii w węzłach kinematycznych.

Nominalna średnica a rzeczywista geometria osłony

Wartości podawane w specyfikacjach technicznych i katalogach producentów odnoszą się niemal wyłącznie do fabrycznie nowych osłon o typowej grubości ścianki. W warunkach warsztatowych element ten może charakteryzować się zmienioną sprężystością, wynikającą z naturalnego procesu starzenia gumy lub z nierównomiernego zużycia eksploatacyjnego. Z tego powodu rzeczywista geometria osłony w momencie montażu często odbiega od wartości nominalnej. Opieranie się na surowych danych katalogowych sprawia, że opaska o teoretycznie prawidłowym rozmiarze nie generuje równomiernego docisku na całym obwodzie uszczelnianego połączenia.

Dokładny pomiar średnicy kołnierza przegubu za pomocą suwmiarki stanowi jedyny wiarygodny punkt wyjścia do poszukiwań odpowiedniego zabezpieczenia. Zbyt mały zakres zacisku prowadzi do nadmiernego ściskania materiału izolacyjnego. Guma lub termoplast ulega miejscowemu zgnieceniu, a w skrajnych przypadkach dochodzi do przecięcia elastycznej powłoki. Z kolei zbyt duża średnica obejmy skutkuje niewystarczającym dociskiem radialnym, przez co smar molibdenowy wydostaje się pod wpływem sił odśrodkowych i drgań podczas pracy napędu. Precyzyjne określenie zakresu tolerancji odgrywa szczególną rolę w przypadku obejm usznych, które pracują w ściśle zdefiniowanych przedziałach, na przykład od 61,5 do 85,5 milimetra, nie wybaczając błędów pomiarowych.

Wymagania materiałowe osłon gumowych i termoplastycznych

Klasyczne osłony gumowe odznaczają się wysoką elastycznością oraz łatwością kompresji pod naciskiem stalowej taśmy. Surowiec ten dobrze układa się na wyprofilowanym kołnierzu, jednak relatywnie szybko ulega degradacji pod wpływem skoków temperatury, działania ozonu oraz agresywnej chemii warsztatowej. Zupełnie inaczej zachowują się nowoczesne osłony termoplastyczne, produkowane z polimerów TPE lub TPEE. Materiały te są znacznie sztywniejsze i gwarantują odporność na ekstremalne temperatury w przedziale od -40 do nawet 120 stopni Celsjusza. Dodatkowo zapewniają nawet trzykrotnie dłuższą żywotność w porównaniu do tradycyjnych mieszanek gumowych, wykazując imponującą odporność na zmęczenie przy ciągłym zginaniu.

Wysoka sztywność polimerów sprawia, że elementy te nie poddają się łatwo plastycznym odkształceniom. Wymagają one znacznie węższej tolerancji siły docisku, ponieważ niska sprężystość tworzywa mocno ogranicza margines błędu. Odpowiednio dobrane opaski przegubowe ze stali nierdzewnej gwarantują równomierne rozłożenie naprężeń bez ryzyka naruszenia struktury twardego termoplastu. Rozwiązania przemysłowe, które dostarcza na rynek Firma Handlowa Walor, obejmują obejmy uszne i regulowane bezpośrednio dostosowane do specyficznych wymagań nowoczesnych układów kinematycznych. Właściwa konstrukcja zamka zapobiega niekontrolowanemu poluzowaniu się taśmy w warunkach silnych wibracji.

Dobór elementu zaciskowego opiera się zawsze na analizie rzeczywistych wymiarów przegubu oraz parametrów fizykochemicznych samego uszczelnienia. Oznaczenie katalogowe stanowi zaledwie wstępną wskazówkę dla specjalisty utrzymania ruchu. Różnice w twardości między tradycyjną gumą a nowoczesnymi tworzywami sztucznymi wymuszają stosowanie innych marginesów zacisku taśmy stalowej. Skrupulatne podejście do kwestii tolerancji obwodu i optymalnej siły zgniotu skutecznie eliminuje problem nieszczelności, bezpośrednio przekładając się na bezawaryjną pracę całego węzła.
